一、设备简介
该设备设有两套控制系统,根据客户需求可选择全自动模式和半自动模式。全自动模式下每次可加工一根钢筋,弯曲前自动对齐。半自动模式下可每次加工多根钢筋,弯曲前需要人工辅助对齐。
二、工作流程
将定尺切断好的钢筋翻料至钢筋承料输送平台(一端对齐放置),点击自动上料开始,钢筋开始一根根上料,当阶梯上料挡料钩上存放一根钢筋后(通过阶梯上料检测光电计数测量),阶梯上料停止上料,点击自动弯曲加工开始,左右弯曲机头移动到相应位置A(同时移动对齐小车挡板根据弯曲图形设定好自动移动的位置),阶梯上料挡料钩缩回(同时阶梯上料继续下一根钢筋上料),将钢筋滑落至对齐输送辊道,对齐输送辊道先正转,将钢筋输送至对齐输送辊道挡板,检测到位后,对齐输送辊道反转,将钢筋输送至移动对齐小车挡板处,检测到位后,翻料钩将钢筋卸料,钢筋沿过渡杆滑落至弯曲机头弯曲模和夹持器中,右机头对齐挡板升起,然后右机头上的对齐挡板带动钢筋一侧向左侧移动,当左机头上面的检测光电检测到钢筋的另一端到位时,则钢筋定位完成,右机头停止移动,夹持器夹紧钢筋,左右弯曲机头开始弯曲钢筋,弯曲后,钢筋自动卸料至储料小车。
三、设备技术参数
型号 |
YZ-ZDXW-40 | |||||||||
弯曲钢筋直径 |
Φ16-40mm | |||||||||
上料钢筋直径 |
Φ16-40mm | |||||||||
上料钢筋长度 |
2-12m | |||||||||
弯曲角度 |
正向弯曲0-180° | |||||||||
反向弯曲0-120° | ||||||||||
装机功率 |
≈60Kw | |||||||||
反弯边长 |
≤500mm | |||||||||
弯曲机头最小中心距 |
1000mm | |||||||||
弯曲机头最大中心距 |
11000mm | |||||||||
设备外形尺寸 |
27mx7mx2.5m | |||||||||
设备重量 |
≈14T | |||||||||
弯曲钢筋能量表 (16-36为三级螺纹钢,40为一级螺纹钢) | ||||||||||
钢筋直径(mm) |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
36 |
40 | |
弯曲数量(根) |
5 |
4 |
3 |
3 |
2 |
1 |
1 |
1 |
1 |

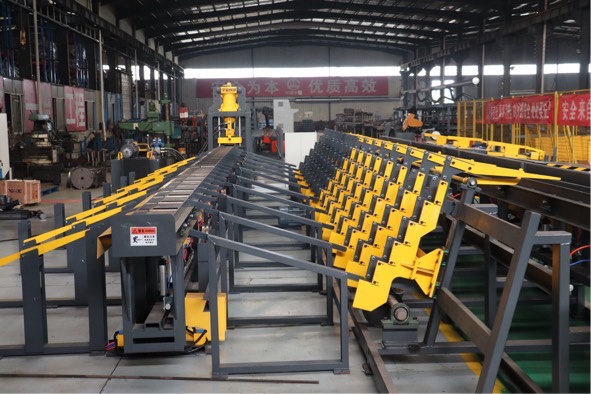

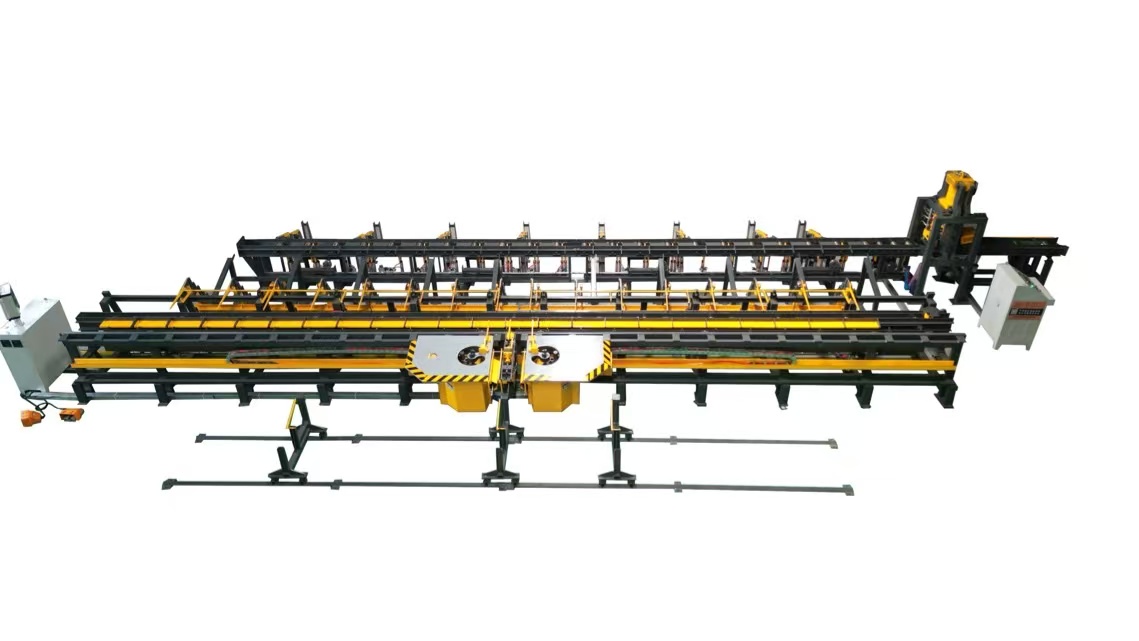

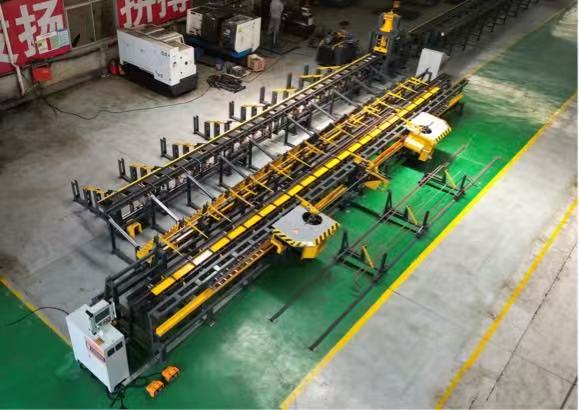

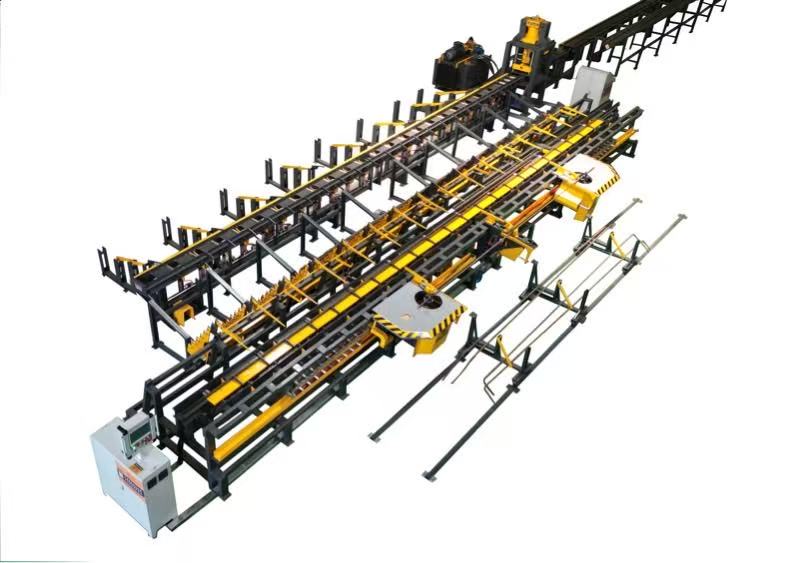

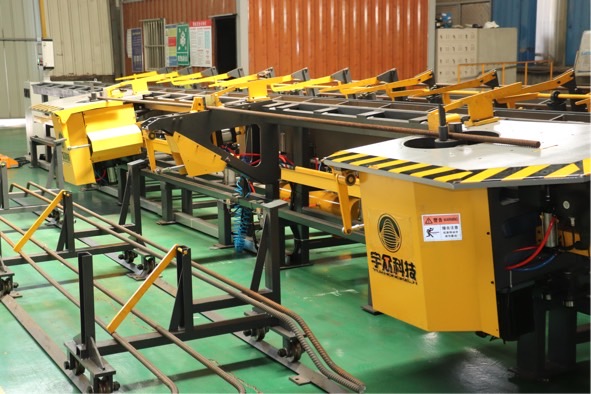

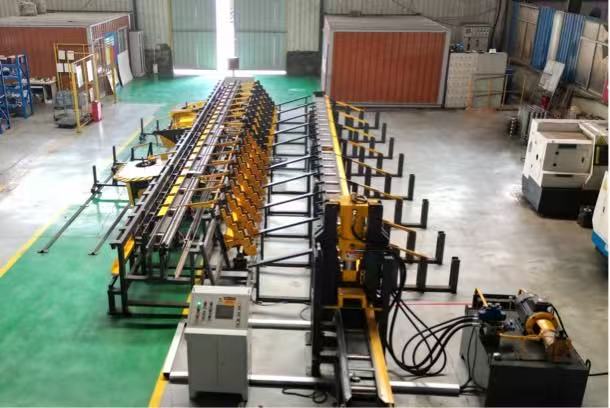

四、设备图片
五、售后服务
六、售后服务
1.设备安装:由用户提前通知,在指定时间内到现场安装(根据合同约定)。
2.设备维护:
(1)公司提供终身维护服务,非人为导致的配件损坏,质量保证期内免费供应;质量保证期后只收取基本成本费。
(2)设备使用过程中遇到问题时,我方保证在15分钟内指派专业人员电话解决问题,给予答复,如需要技术人员到现场解决问题时,我司将安排经验丰富的售后工程师赶往工地现场指导。
3.售后服务电话:18653755979
4.洽谈合作热线:18553711979 13853722888
