YZ-ZDXW-40全自动数控卧式斜面弯曲中心
一、设备简介
（1）、智能钢筋滚焊机加工设备，应用于各类施工建设项目中的钢筋笼的加工，其中包括高速公路、铁路、机场、水利工程、港口大桥等建设项目中；
（2）、智能钢筋笼滚焊机加工设备操作简单、使用方便，可大大的降低劳动强度，减少人力的消耗，并能加工不同直径的钢筋笼，而且采用了PLC智能控制系统，来确保加工精度，有效的提高了加工精度和生产效率。
二、设备优势
（1）、采用国际顶端品牌进口电控元器件，确保设备运行稳定。
（2）、钢筋笼直径误差控制精准，主筋间距误差小，能控制在0.5cm之内；一米之内，盘筋间距误差可控制在5mm以内。
（3）、设备自身重量高出同行业10％。
（4）、设备承载能力大，可生产5-6吨一节钢筋笼。
（5）、动力源：三个主减速机采用国内知名品牌，扭矩大、故障率低。
（6）、液压支撑采用缸径100mm，同行业普遍是80mm，支撑能力高于同行业20%。
三、设备技术参数
|
型号（常用） |
YZG-2200-22 （桩径2.2米） |
|
钢筋笼桩径范围 |
600 ~2200mm |
|
钢筋笼长度范围 |
0-22m |
|
缠绕筋直径 |
5.0 ~ 12.0mm |
|
主筋直径 |
12.0 ~ 40.0mm |
|
缠绕筋间距 |
1~ 500mm (无级可调) |
|
移动盘移动速度 |
1100mm/min （无级可调） |
|
转盘转动速度 |
3.5r/min （无级可调） |
|
液压系统压力 |
10Mpa |
|
最大装机容量 |
25Kw 380V/50Hz/3Phae |
|
工作温度 |
-20°~ 50℃ |
|
设备尺寸 |
28000mm * 6000mm *2500mm |
|
设备重量 |
约15000kg |
|
设备总功率 |
25kw |
四、设备配置清单
|
序号 |
各机构名称 |
单位 |
数量 |
备注 |
|
1. |
电控系统 |
套 |
1 |
|
|
2. |
液压站 |
套 |
1 |
|
|
3. |
固定旋转机构 |
套 |
1 |
|
|
4. |
移动旋转机构 |
套 |
1 |
|
|
5. |
旋转分料机构 |
套 |
1 |
|
|
6. |
小车行走机构 |
套 |
1 |
|
|
7. |
行走牵引机构 |
套 |
1 |
|
|
8. |
液压支撑 |
套 |
6 |
|
|
9. |
模板架 |
套 |
1 |
|
|
10. |
- |
|
|
|
|
11. |
放线架 |
台 |
1 |
|
|
12. |
矫直器 |
台 |
1 |
|
|
13. |
工具箱(电动扳手) |
套 |
1 |
|
|
14. |
模板圈 |
个 |
3 |
|
|
15. |
导管 |
套 |
1 |
根据最多钢筋主筋数量配齐一套 |

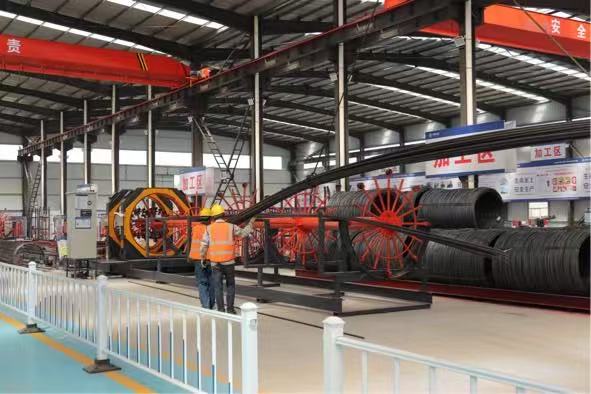

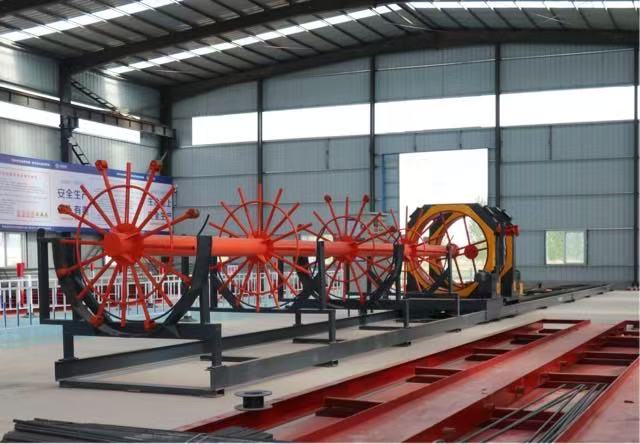

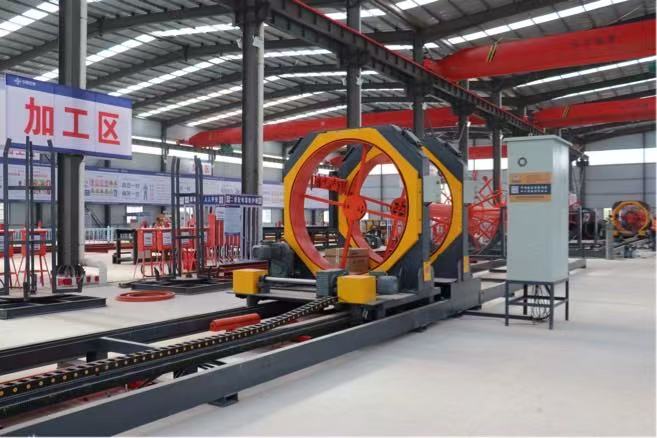

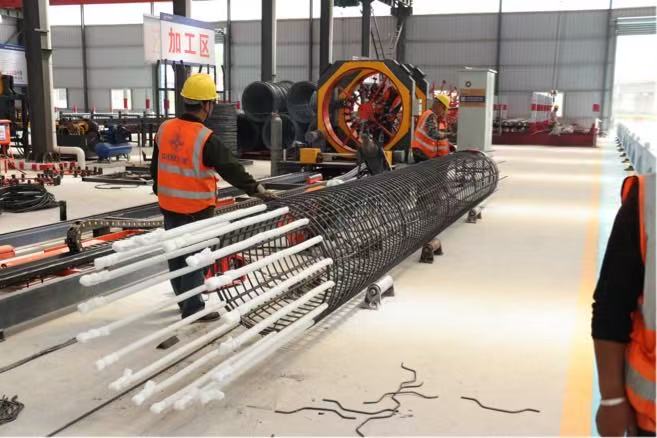

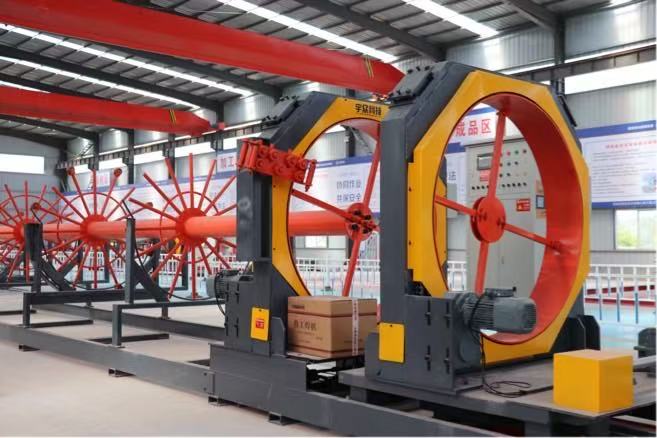

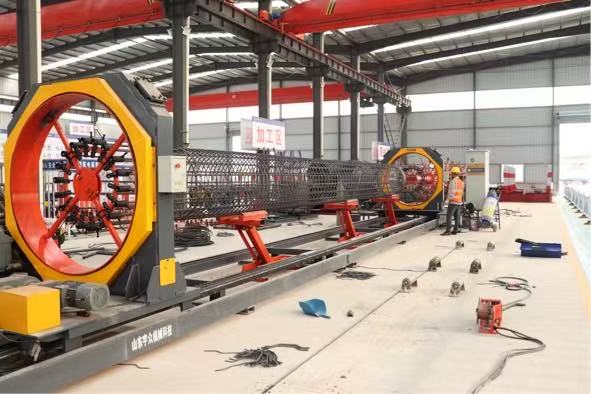

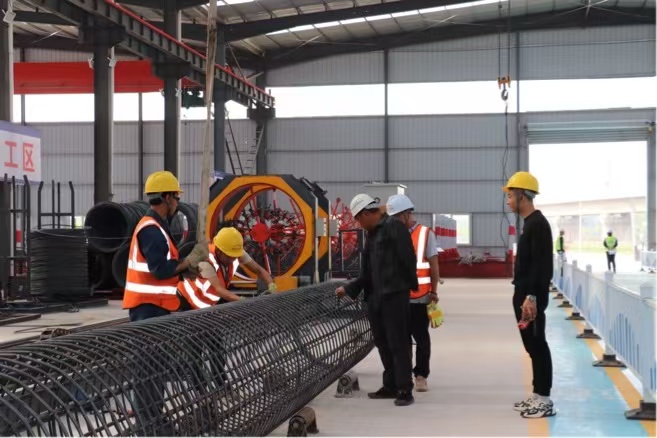

五、设备图片
六、设备视频链接
https://mp.weixin.qq.com/s/3gBimpcrdhF4Rdvzk2pJAQ
七、售后服务
1.设备安装：由用户提前通知，在指定时间内到现场安装（根据合同约定）。
2. 设备维护：
（1）公司提供终身维护服务，非人为导致的配件损坏，质量保证期内免费供应；质量保证期后只收取基本成本费。
（2）设备使用过程中遇到问题时，我方保证在15分钟内指派专业人员电话解决问题，给予答复，如需要技术人员到现场解决问题时，我司将安排经验丰富的售后工程师赶往工地现场指导。
3.售后服务电话：18653755979
4.洽谈合作热线：18553711979 13853722888
