YZ-ZDXW-40全自动数控卧式斜面弯曲中心
一、设备简介
数控立式弯曲中心设备广泛应用于各类施工建设项目，满足施工所需钢筋直径10到32毫米的弯曲成型加工，其应用的施工项目包括高速公路、铁路、机场、水利工程、港口大桥等国家重点性的建设项目。整机的加工程序设计人性化，操作简单、使用方便，采用PLC控制系统，在确保加工精度和生产效率的同时，减少了人力，便于提升现场的施工管理水平。
二、设备优势
（1）、弯曲头机械与减速机一体化设计，稳定性高。
（2）、弯曲和行走均采用顶端品牌伺服电机驱动，确保设备运行稳定；数据精准。
（3）、低压电器和PLC均为知名品牌产品。
（4）、配备三级滤波器，稳定净化电流。
（5）、夹持和主轴伸缩均采用纯电动驱动。
（6）、柔性钢筋锁紧机构设计。
（7）、采用花键式弯曲主轴设计。
（8）、行走均采用齿轮传动，使机头行走稳定。
三、设备技术参数
|
型号 |
YZ-WQ-32 |
|
弯曲钢筋直径范围 |
Φ10-Φ32mm(长期弯曲直径32三级螺纹钢) |
|
双弯曲最大加工钢筋直径 |
32mm |
|
单向弯曲最大加工钢筋直径 |
32mm |
|
最大弯曲角度 |
上弯：180°；下弯：120° |
|
弯曲方向 |
正反方向弯曲均可 |
|
弯曲机移动速度 |
0.5-0.9m/s |
|
原料台承载能力 |
1000kg |
|
弯曲角度精度 |
±0.5° |
|
弯曲长度精度 |
±3mm/m |
|
最大弯曲速度 |
60°/s |
|
最大边长尺寸 |
10600mm |
|
最小边长尺寸 |
430mm（可定制模具最小做到350mm） |
|
最小短边弯曲尺寸 |
Φ10mm 90 mm/ Φ32mm 150 mm |
|
外形尺寸 |
12000*2200*1400（mm） |
|
整机功率 |
15kw |
|
整机重量 |
约2700kg |
加工能力表
|
钢筋直径（mm） |
Φ10 |
Φ12 |
Φ14 |
Φ16 |
Φ18 |
Φ20 |
Φ22 |
Φ25 |
Φ28 |
Φ32 |
|
弯曲数量（根） |
7 |
5 |
4 |
4 |
3 |
2 |
2 |
1 |
1 |
1 |
四、设备配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1. |
12米行走轨道与机头 |
套 |
1 |
机头已经安装在12米的行走轨道 |
|
2. |
电控柜 |
台 |
1 |
电控柜已经固定在钢筋料架 |
|
3. |
操作台 |
台 |
1 |
|
|
4. |
横向钢筋支撑架 |
套 |
1 |
|
|
5. |
弯曲模具 |
件 |
2 |
10-16 |
|
6. |
弯曲模具 |
件 |
2 |
18-22 |
|
7. |
弯曲模具 |
件 |
2 |
25-32 |

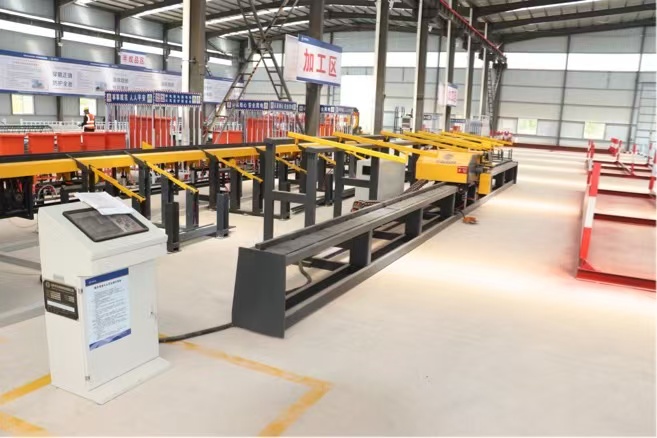

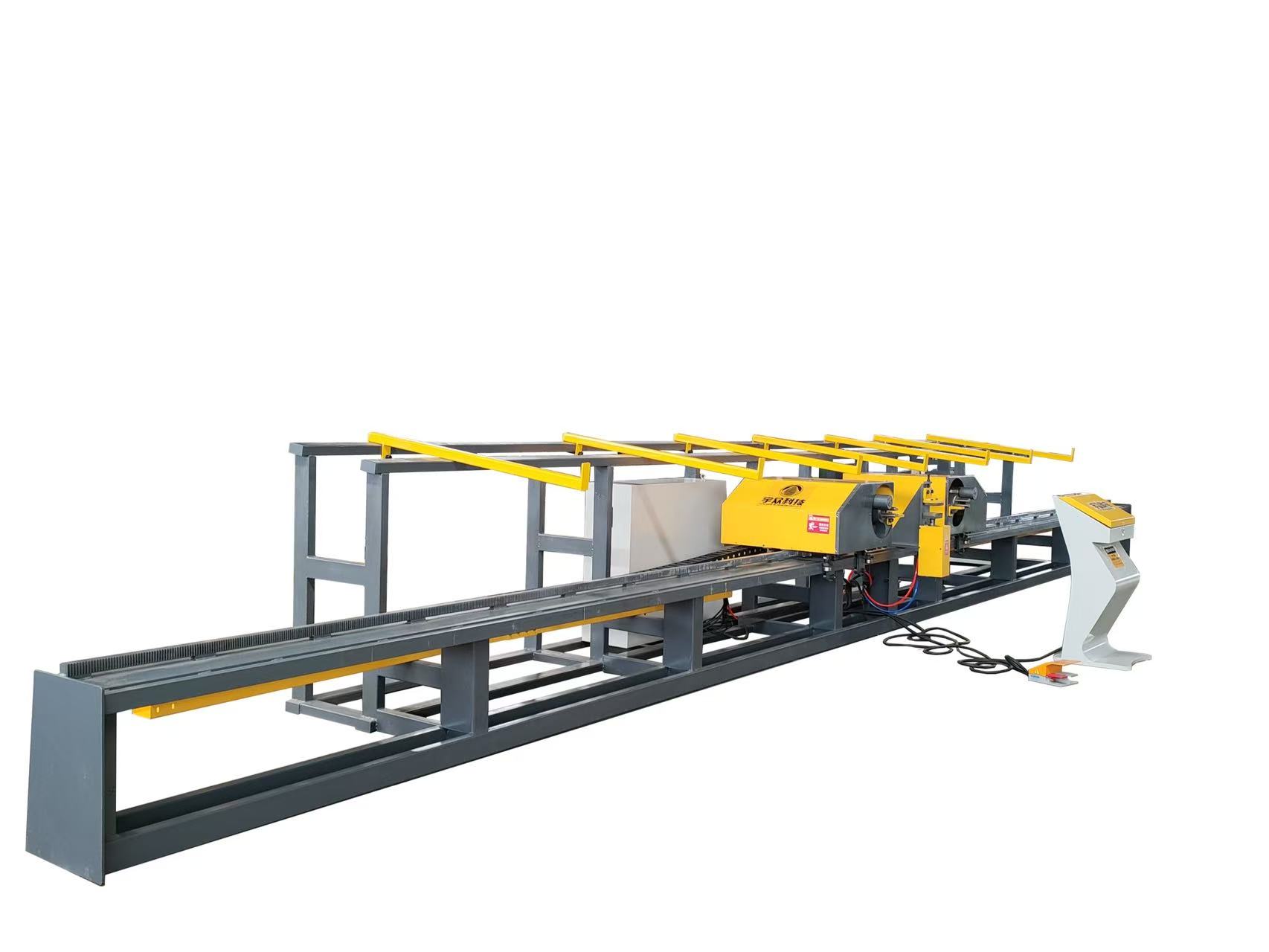

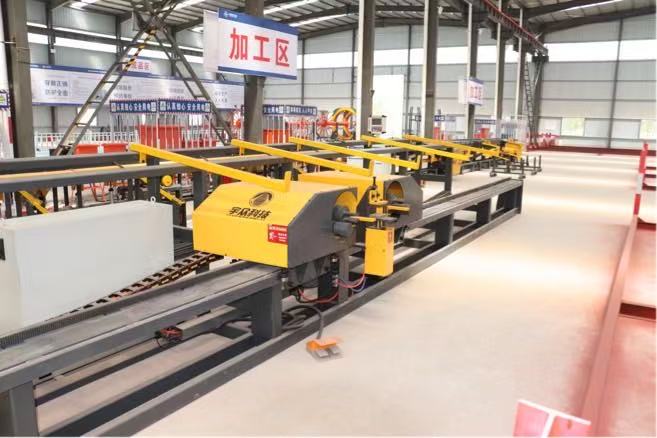

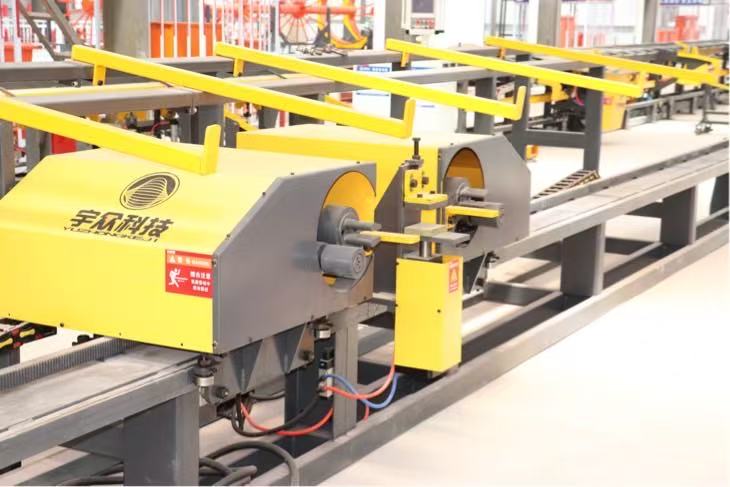

五、设备图片
六、设备视频链接
https://mp.weixin.qq.com/s/nAZRkDs7C7YU9ziJaePOuw
七、售后服务
1.设备安装：由用户提前通知，在指定时间内到现场安装（根据合同约定）。
2. 设备维护：
（1）公司提供终身维护服务，非人为导致的配件损坏，质量保证期内免费供应；质量保证期后只收取基本成本费。
（2）设备使用过程中遇到问题时，我方保证在15分钟内指派专业人员电话解决问题，给予答复，如需要技术人员到现场解决问题时，我司将安排经验丰富的售后工程师赶往工地现场指导。
3.售后服务电话：18653755979
4.洽谈合作热线：18553711979 13853722888
